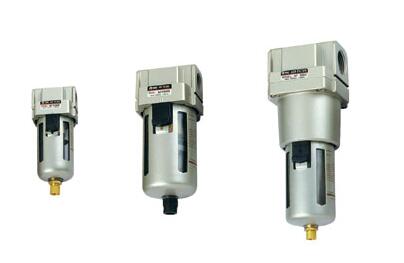

从进口流入的压缩空气，被引进导流板，导流板上有均匀分布的类似风扇扇叶的斜齿，迫使高速流动的压缩空气沿齿的切线方向产生强烈的旋转，混杂在空气中的液态水油和较大的杂质在强大的离心力作用下分离出来，甩到水杯的内壁上，流到水杯的底部。除去液态水油和较大杂质的压缩空气，再通过滤芯的进一步过滤，清除微小的固态颗粒，然后从出口输出清洁的压缩空气。伞形挡水将水杯分隔成上下两部分，下部保持压力静区，可以防止高速旋转的气流吸起杯底的水油。聚集在杯底的水油从排水阀放掉。空气过滤器必须竖直水杯向下安装。
